中性盐雾试验方法和判定标准

一、总则 1、目的

为规范金属结构件的中性盐雾试验（NSS）的方法和判定标准而制订本规范。

2、适用

该规范适用电镀金属结构件和紧固件的试验方法和判定标准。

3、职责

(1)、质量部金属结构件SQE负责提出测试申请和提供测试样品；

(2)、质量部电子产品测试组测试工程师负责根据样品材质和外观处理方式制订测试方案；

(3)、质量部电子产品测试组实验室测试员负责测试方案的实施；

(4)、质量部电子产品测试组测试工程师负责测试报告的编制和测试效果的判定。

4、实施

(1)、本规范实施之前应调集负责结构件的设计工程师、采购工程师、质量工程师等相干人员讨论通过；

(2)、本规范经相干职能部门会签通过经文控中间受控同一发行；

(3)、文控中间受控发行之日正式实施。

二、引用标准

1、GB/T2423.17-1993 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法；

2、GJB150.11-1986 军用设备环境试验方法 盐雾试验；

2、GB/T 6461-2002 金属基本体上金属和其它无机覆盖层经腐蚀试验后的式样和试件的评级；

4、ISO14993-2001 Corrosion of metals and alloys--accelerated testing involving cyclic exposure to salt mist,“dry” and“wet” condition；

三、试验设备

本试验所需设备为喷雾嘴、盐水桶、试验片支援架、喷雾液收集容器、试验室(1)、盐水补给桶、压力桶、压缩空气之供应设备与排气设备等所构成，并依照如下条件试验。

注(1)：试验室大小须在 以上。

1、盐水喷雾试验机与其所需的管路应采用纯性材料，不能对喷雾腐蚀试验有影响或自己被腐蚀者；

2、喷雾嘴不可直接将试验液喷向试样。喷雾室顶部聚集的溶液不得滴落在试样上；

3、试样滴落的试验液体不可流回盐水桶而再用于试验；

4、压缩空气不能含有油脂及灰尘，所以须有空气清凈器；空气压力须保持在 ，由于压缩空气于膨胀时，有吸热征象，所以须事先有预热(2)如下附表，

以获取均一温度的喷雾。

注(2)：预热以增长压缩空气的温度与湿度；



5、喷雾采取器其水平采取面积为 ，直径约为10cm，置于试样附近；

6、喷雾液量以整个小时计算，在采集容器上，应每小时平均可收集1.0～2.0ml盐水溶液。喷雾液至少应延续收集16小时，以其平均值透露表现喷雾量；

7、试验中盐水桶其氯化钠溶液浓度应维持40～60g/L。

四、试验条件

1、试验溶液

试验溶液采用氯化钠(化学纯、分析纯)和蒸馏水或去离子水配置，其浓度为(质量百分比5±0.1%)，雾化后的收集液，除挡板挡回部特别，不得重复使用； 备注：为配置浓度为5%(W/W)的盐溶液，可以通过下式计算所需氯化钠的质量；

所需氯化钠质量＝0.053×水的质量

2、溶液PH值

雾化前盐溶液的PH值在6.5～7.2(35±2℃)之间；

备注：该PH值范围要求是在Ta=35±2℃测定的，当盐溶液在室温下被调整PH值，而在35℃雾化时，因为CO2在较高温度下会发挥、损失，汇集溶液的PH值将比原溶液高。因此，当原溶液在室温下被调整PH时，有需要将其调整至6.5以下，如许在35℃雾化后所汇集的溶液的PH值就能知足6.5～7.2这一要求。

3、实验室内温度(指箱体内的温度)：35±2℃

4、饱和压力桶内温度：47±1℃

5、饱和桶压力：1Kgf

6、喷雾量

在工作空间任意位置，用面积为80cm2的漏斗收集延续雾化16小时的盐雾沉降量，平均每小时应收集到1.0-2.0ml的溶液；

7、延续雾化时间



说明：

(1)、假如产品使用环境相对比较严格，可能要求的延续雾化时间严格于本规范，那么则按产品规格书所要求的雾化时间进行试验；如无特别要求或要求低于本规范则同等按本规范实行；

(2)、假如金属结构件的供给商所提供的承诺书、盐雾试验报告等资料所表现的延续雾化时间严酷于本规范，则按供给商提供的雾化时间进行试验，否则将按本规范实行。

五、试件的放置

1、试件的被试外观不能受到盐雾的直接喷射；

2、试件外观在试验箱中的放置角度是特别很是紧张的。原则上，平板试样的被试外观朝上并与垂直方向成20±5℃的角，对于外观不规则的试件，可采取多种放置状况，务必使每个重要外观能同时接受盐水的喷雾；

3、试件的排列，应使喷雾自由的悉数落至悉数试件的外观上，不应妨碍自由着落；

4、试件不可相互接触，也不可接到金属性导体或有毛细征象的物质，以及其他支架外的物体；

5、盐溶液禁止从一个试件上滴落到其它的试件外观；

6、试件假如有识别标记等粘贴物，应尽量置于试件下方；

7、对于一个新的检测或总试验试件超过96H的测试，可许可被测试样移位。在此情况下，移位的次数和频率由操作者来决定，但是必要在试验报告中注明；

8、试样的支架应由惰性非金属材料制成，如玻璃、塑料或有涂层的木成品。悬挂试样的材料不应使用金属材料，而应使用人造纤维、棉纤维或其它惰性绝缘材料。

六、试件的初始检测

1、表面结构检查

试验样品外观必须干净，无油污、破损、无一时性的珍爱层和其弊病；

2、电气性能检查

假如是电子电器产品团体进行试验，试验前必须对电气性能进行检验，并且记录测试数据。

七、试件的预处理

1、试验前必须细心的清洗被测试样品，尽可能地消灭那些可能会影响试验效果的杂质(灰尘、油污或其它杂质)。所用的清洗方法应取决于试件材料性子，试件外观及污物清洗时，不应使用可能侵蚀试样外观的研磨材料或溶剂；

(1)、使用适当的有机溶剂(沸点在60～120℃之间的碳氢化合物)和干净的软毛刷或超声清洗装配彻底清洗被测试样品。清洗后，用新溶剂冲洗试样，然后干燥；

(2)、清洗后的样品，应避免再次被不经意的触摸而污染；

(3)、试验前不应进行清洗掉故意涂覆珍爱性有机膜层的试样；

2、假如试样是从较大的带有涂层的工件上切割下来的，不应损坏切割区附近的覆盖层。除非另有规定，必须采用适当的在测试条件下稳固的覆盖层，如油漆、石蜡或胶带等，对切割区进行珍爱。

八、试验程序

1、根据试验条件配置盐溶液并根据试样放置要求放置被测试样品，开启盐雾箱的电源开关，箱体和压力饱和桶进入加热阶段；

2、待温度吻合测试条件所要求的温度范围后，开启喷雾压力是否保持在1Kgf；

3、根据延续雾化时间要求设置准时器并打开准时器的开关，待知足设定的喷雾时间后，将主动制止喷雾；

4、试验结束后，首先关闭喷雾开关，然后再开启除雾开关进行除雾约20分钟；

5、箱体内的盐雾除干净后，关闭设备所有开关，然后可以打开箱门掏出试样；

6、在试验的过程中，如无特别要求，禁止中途打开箱门；

7、在喷雾状况时，严禁同时进行除雾，由于气流逆向可能会损坏设备；

8、箱体内的盐雾气体未消灭干净时，禁止打开箱门，以防止因盐雾气体外泄而对箱体周边的其它设备造成腐蚀；

9、喷雾试验结束后，试件在箱体内停顿的时间不许可超过30分钟，以免停顿时间过长而影响测试效果。

九、试验完成后的试样处理

盐雾试验完成后，将被测试件从盐雾箱中掏出，为了削减腐蚀产物的脱落，试样清洗前应先在室内空气中天然干燥0.5-1小时左右，然后用温度不超过30℃的干净流动水将被测试样警惕清洗，以去除试样外观残留的盐雾溶液，接着以距试样30cm处压强不超过200Kpa的空气吹干。

十、最终检测

1、试验后的表面：检查表面的缺陷情况，如点蚀，裂纹、气泡等分布和数量；

2、电气性能检查：假如是电子器产品团体进行试验，试验后必要对电气

性能进行检测，检查电气规格是否与试验前保持同等。

十一、试验效果的评级和判定

对于盐雾试验效果的判定和表述有多种方法，譬如，按照腐蚀物的特性进行表述、按照腐蚀面积的百分比进行评级、按照腐蚀率进行表述以及按照重量递减表述等多种方式。现以国标GB/T 6464-2002《金属基本体上金属和其他无机覆盖层经试验后的试样和试件的评级》所制订的腐蚀面积进行评级的方法进行举例。

1、评级计算公式

金属镀层的腐蚀评级是根据腐蚀缺陷所占总面积的百分数，按下列公式计算而得到：

Rp=3×(2-LogA)

式中：

Rp---腐蚀的评级数，化整到最接近的整数，如下表所示；

A----机体金属腐蚀所占总面积的百分数；

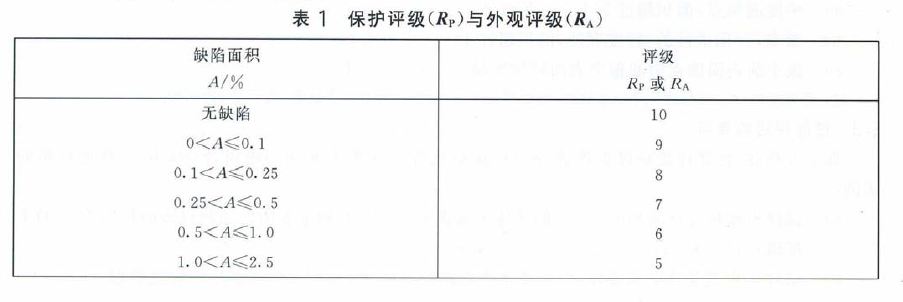

根据上述公式可以得出腐蚀缺陷面积与腐蚀评级的关系，如下表格：

备注：

(1)、对缺陷面积极小(如小于0.046%)的试样，假如按照上述公式计算，将导致评级大于10，因此上述公式仅适用于A＞0.046%的试样；

(2)、在某些情况下，可能难以计算出正确的面积，尤其是深度加工的试样，如螺纹、孔等，在这种情况下试验者要尽可能地正确估计些面积；

(3)、对于SECC(镀锌钢板)在进行缺陷面积计算时，试件加工的切口可以不计在内；

(4)、在计算缺陷面积时涉及到的“总面积”是指试件在箱体内喷雾所能覆盖的试验面积，其它所不能覆盖的面积不在计算之内。

2、试验效果的判定

(1)、Rp=10的试验效果可以直接通过；

(2)、Rp=7～9的试验效果，假如没有效户特别的要求，也可以让步接收；

(3)、Rp=3～6的试验效果，必要相干职能部门进行评估，然后根据评估的效果进行判断；

(4)、Rp=0～2的试验效果，则判为不合格。

十二、试验报告

1、试件的基本信息

(1)、试件的名称；

(2)、试件的规格型号；

(3)、试件的材质和外观处理方式；

(4)、试件的尺寸、外形、试验面积和外观状况。

2、试验设备信息

(1)、设备名称、型号、供给商；

(2)、设备箱体内的容积。

3、试件的初始检测

(1)、试件表面结构检查，并且要求有图片记录，用以和试验后的表面进行对比；

(2)、假如是电子电器产品整机测试，则必要有电气性能方面的检测数据。

4、试件的放置

试件的放置位置、状况，要求有图片记录。

5、试验条件

(1)、盐溶液浓度、PH值；

(2)、箱体内温度、湿度和压力饱和桶内的温度；

(3)、盐雾沉降量和延续雾化时间。

6、最终检测

(1)、试件的表面结构检查，并且要求有图片记录，用以和试验前的表面进行比对；

(2)、假如是电子电器产品整机测试，则必要对电气性能方面进行检测。

7、效果评定

(1)、试件的评级效果；

(2)、最终判断和判断依据。

8、报告的有用性

(1)、报告必要得到相干职能部门的签字认可；

(2)、签署完毕的报告加盖质量部印章生效。
