在正式介绍这份工作之前，小编想先简单诠释一下本文中的“浸润性矛盾”。大概初见标题的读者可能会迷惑，超双疏外观不是很早就有报道了吗？的确，同时实现空气中的超疏水和超亲水外观并不是一个难题。一样平常来说，油的外观张力较低，只要实现了超疏油，超疏水就不成题目。比如，构建特别的微纳结构，让更多的空气进入外观的粗糙结构中，实现超疏液。不过，实现水下超疏油和油下超疏水就没那么容易了。当外观处在另一种介质中，原先的气/液/固三相界面被液/液/固界面所庖代，此时，为了降低系统的能量，在空气中体现出超双疏的外观在水中则会体现出亲油性。

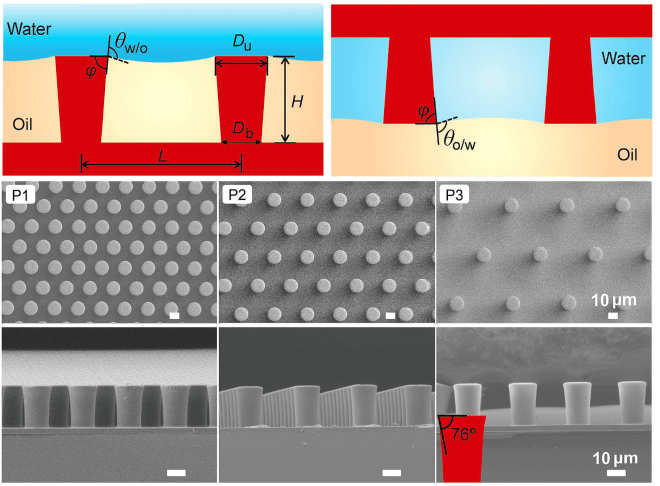

研究者们最后构建了倾角为76°的微柱，并选择十六烷作为油相。根据上述条件，可以得到材料本征接触角的范围。首先，材料外观能被两种液体浸润，因为水的外观张力更大，因此被水浸润则肯定可以被油浸润。材料的本征水接触角要小于76°。另一方面，要知足油/水及水/油界面接触角大于76°，最终知足上述要求的材料本征接触角范围为56°-74°。

可以实现双疏的外观本征接触角范围。图片来源：Adv. Mater.

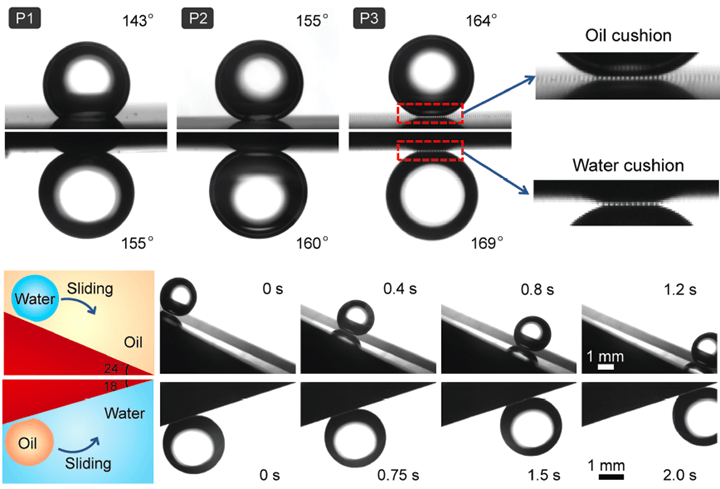

另外还有一个小题目，假如继承改变倾角大小，能否拓宽实现水下超疏油与油下超疏水的窗口？

更多纳米防水资讯请关注纳米防水微信号: nanowp
