IPX5的防水等级定义:为“从喷嘴（6.3mm）射出的水柱从任意角度喷射到设备外壳上应无负面结果。”普通的讲说就是能够承受水柱的灌溉。

广泛应用于以下产品，以活动耳机为例，1L纳米液可完成约4000多个产品防水。

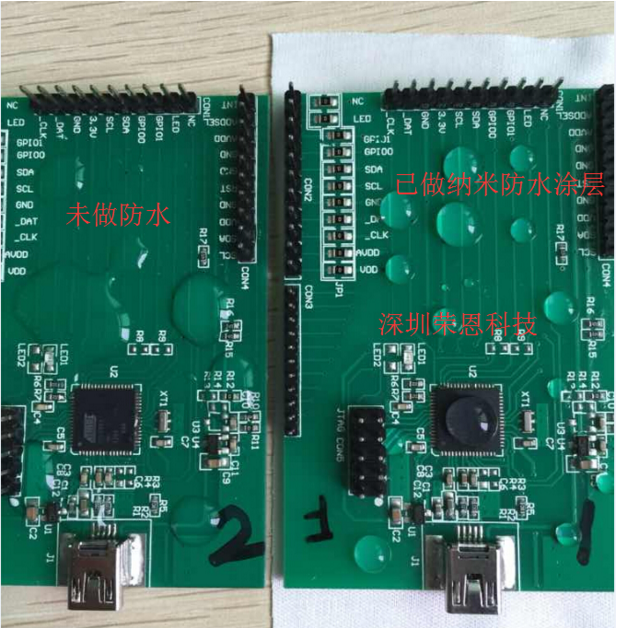

PCB纳米防水与未做防水的疏水对比

一、概述

纳米防潮涂层是一种无色透明，无毒无害，不燃烧的防潮防湿防腐蚀的液态产品。根据产品不同，我公司可保举使用不同系列涂料。该产品广泛应用于：电子数码产品、电子元器件、PCBA 板、细密马达、轴承、细密仪器等。

二、基本原理

2-1 疏水·疏油性的基本原理






低外观能量的皮膜上，因为液体自己分子间作用力，导致产生液滴化征象，出现了所谓的接触角。

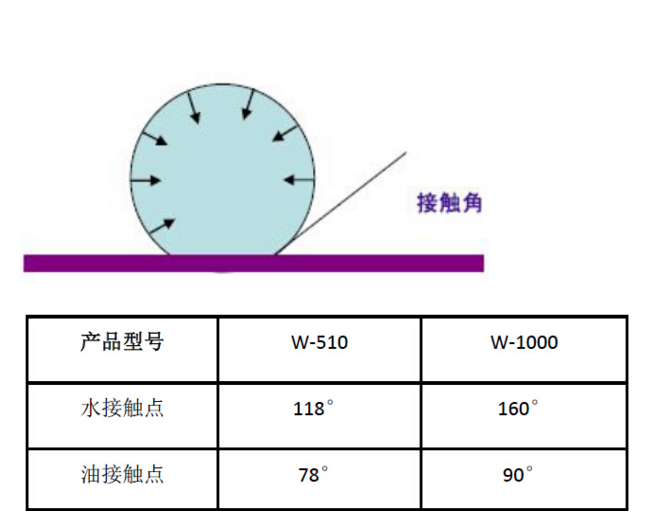

 1> 形成接触角大小原理，防水涂料产品使接触角增大

           静的接触角                                                                      动的接触角





关键点在于转落角与后退接触角的关系

转落角60° ~ 90°         后退接触角60° ~ 100°


2> 形成防水涂层后的物性

耐热性（物理转变）

熔点：从热可塑性角度看，超过了熔点（130 度）使用时，疏水·疏油的功能会降低

耐热性（分解）

分解温度：温度转变使产品重量削减5%（*TGA）时候，皮膜开始分解.

不同的温度领域引起的分解性子不一样。

400℃以下→ 产生单体                         C－C 结合347kj/mol

450℃以下→ 有产生HF 的伤害性         C－F 结合440kj/mol

*TGA，指Thermo Gravimetric Analysis 方法。让温度在转变的过程、或者，保持肯定的温度的条件下，测定产品的重量转变的方法。

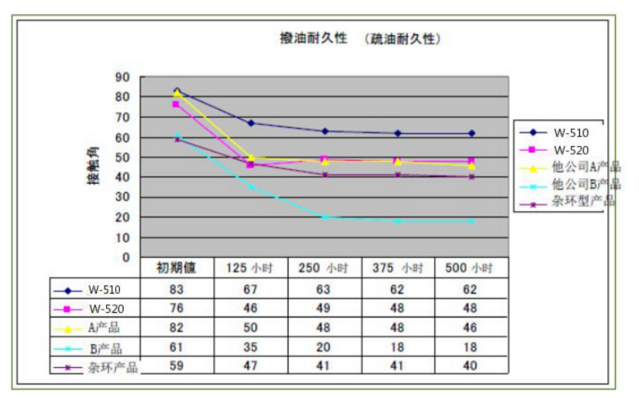

3> 防水涂层形成后耐水耐油测试

耐油·耐水性：长期浸渍测试，并且进行加热（100 度）处理，延续测定接触角劣化状态。可以看到我们的产品劣化程度相对低。



 2-2 疏水疏油性应用（水性防水涂料）

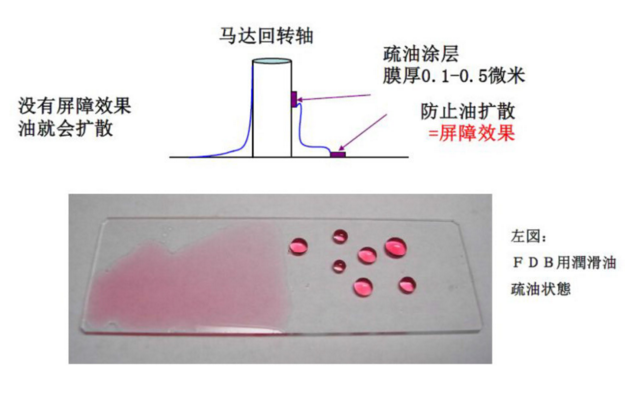

 防止攀爬=屏幕结果（多用于工业用马达的轴承）





2-3 疏水疏油用途的介绍

1>防止微型马达的轴承润滑油飞溅

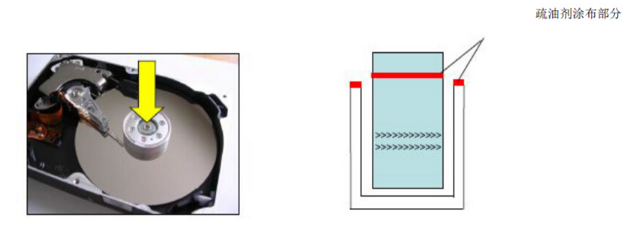

例一：HDD 动压流体轴承：使用润滑油将回转轴上浮，回转。

润滑油将光盘污染了，就产生“冲撞”，防止润滑油

溢出的屏障作用就成了品质保证的关键要点。



产品使用例：0.5% 不然性溶剂沸点56 -78℃ 膜厚设定0.2-0.5 微米添加辨别用的荧光染料

涂布方法：点滴主动涂布机

工程：点滴涂布 ---> 风干 ---> 干燥100℃60 分间

保举型号：W-510-0.5 W-520-0.5

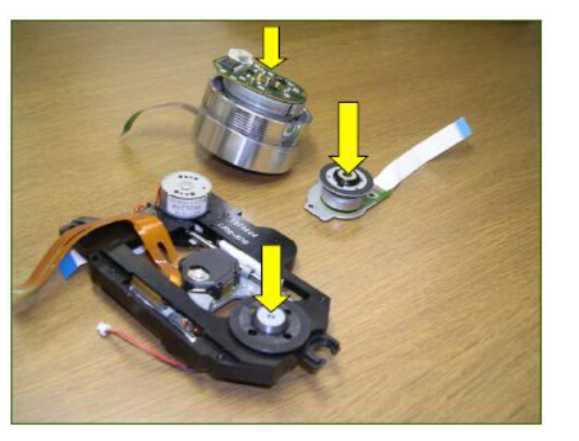

微型马达的轴承润滑油（续）

例2）：防止各种润滑油的移动，飞溅，保举使用W-520R-2.0

          例2-1 风扇的马达

          沿着回转轴攀爬到风扇的叶片的润滑油，因为离心力而飞溅

          例2-2 汽车的各种马达·传动装配

          例2-3 手表的轴

          从手表的轴攀爬上来的润滑油会将笔墨盘弄脏



2> 防止光学零件受到油的污染

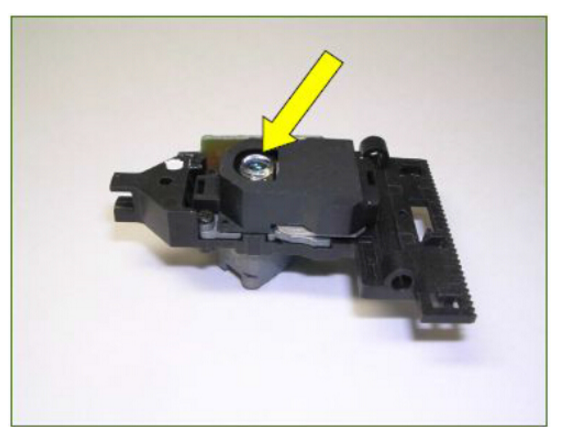

CD/DVD 等的读取镜头周边的涂布

防止从其它零件部分飞溅出来的润滑油污染镜头

涂布方法：点滴

涂布膜厚：0.1 -0.5μ

保举型号W-540，2.0-4.0%





3> 涂层屏障

【陶瓷电容器例子】

固化前注入防水涂料，防止粘着涂布箭头部分





涂布方法：

电容器镶嵌电路板，成为线条状的时候，使用宽度2-3 毫米的海绵滚筒进行涂布

保举产品：W-510 R-2.0


4> 水滴过滤膜

·纱帐，滤纸等进行涂层处理后，空气能够顺顺利利地通过，而水滴被隔离在外。

·薄膜型的疏水疏油处理剂的成分浓度是0.2% ~2.0%，涂层厚度约0.1μ~1.0μ左右

·涂层形成的方法

将滤纸，纱帐浸泡，在常温干燥可以得到以下的机能

·应用案例

空调机以及换气风扇的滤网（防止盐害也有用果）

屋外喇叭的防水网

气体感应器的防水网（烧结金属滤网等）

·保举牌号

W-510-0.2 ~2.0%/W-520-0.2 ~2.0%/W-530-0.2 ~2.0%

W-210-0.5 ~2.0%/W-220-0.5 ~2.0%


5> 防止漏电

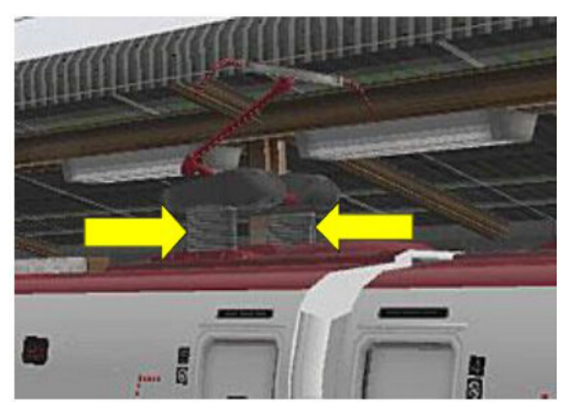

集电弓（Pantograph）绝缘礙子

绝缘礙子的外观形成雨水膜是产生漏电的缘故原由让外观疏水不形成水膜（提防措施）

评价要点：绝缘性、疏水性、皮膜附着性、半年左右的耐候性

涂布方法：刷子涂刷

涂布厚度：1-2 微米（树脂固含2%）

对应型号号：W-520R-2.0

皮膜强度：HB

接触角：115°



6> 生活防水·疏水剂（保举使用水性防水涂料）

·纤维·布·皮革涂层·密封条

衣服，鞋子，雨伞等做涂层的话，可以防水防污

使用方法一样平常是  喷雾

保举产品：W-710A-10,W-710W-10

接触角：120° ~ 125°



三、产品介绍

防水防湿防腐蚀涂料

涂膜涂布方式：喷涂、浸泡、刷涂等（根据不同的要求可保举使用不同类型的防水涂料）

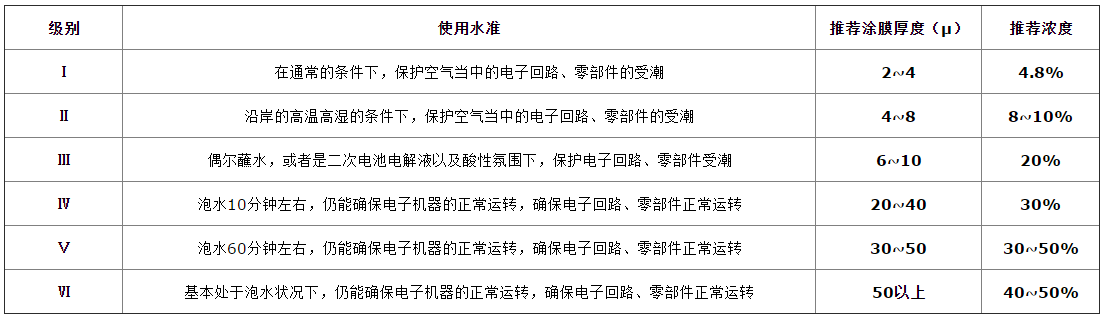

级别使用水准保举涂膜厚度（μ） 保举浓度

Ⅰ 在通常的条件下，珍爱空气当中的电子回路、零部件的受潮2~4 4.8%

Ⅱ 沿岸的高温高湿的条件下，珍爱空气当中的电子回路、零部件的受潮4~8 8~10%

Ⅲ 偶尔蘸水，或者是二次电池电解液以及酸性氛围下，珍爱电子回路、零部件受潮6~10 20%

Ⅳ 泡水10 分钟左右，仍能确保电子机器的正常运转，确保电子回路、零部件正常运转20~40 30%

Ⅴ 泡水60 分钟左右，仍能确保电子机器的正常运转，确保电子回路、零部件正常运转30~50 30~50%



Ⅵ 基本处于泡水状态下，仍能确保电子机器的正常运转，确保电子回路、零部件正常运转50 以上40~50%













常用防水涂料产品的物性测试数据

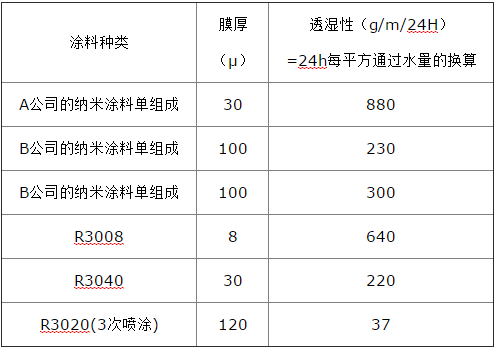

【防湿性（JIS-Z-0208 40℃ 90%RH）】





数据注解，使用我公司的涂层厚度只必要亚克力1/3-1/4 就能达到同程度的透湿性能。

8μ左右的涂层厚度与通俗的纳米涂料单组份比较也优于其透湿性能。

该产品的特点是使用很薄的涂层厚度也能达到防湿性能。薄的涂层厚度还能达到优秀的散热性能，散热性能也优于日本同类产品。

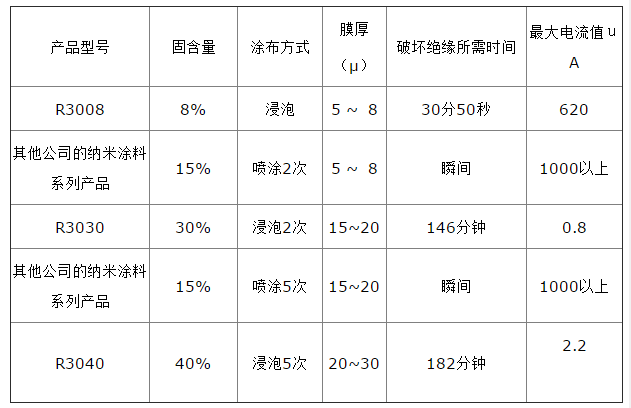

【耐食盐水性能（绝缘破坏）】

测试方法说明：

1. 预备5 块宽度1.0mm 的铜板上面配备电路配线，对电路配线进行以上的各个涂层处理，温室干燥一小时。

2. 往铜板上面滴3-5 滴的5%的食盐水。

3. 两头通电，观察食盐水干燥为止的电流计的通电有无情况。但是，超过1000μA 时立刻制止通电。

这个测试观测在统一膜厚的情况下，我公司纳米涂料与一样平常的纳米涂料的比较：

对于食盐水的腐蚀破坏的抵抗能力大小的比较，其它公司的纳米涂料系列产品的通电电流在瞬间达  到1000μA 以上，结合其它数据，说明了我公司纳米涂料的抗腐蚀能力特别很是强。



四、广泛应用产品




 五、包装方式及存储方法



PE 材质瓶装，保持容器密封。储存在原容器中。存放在透风、阴凉、低火灾伤害区域。

避免阳光直射和高温。阔别热源和点火源，禁止烟火。保持容器密封齐备。

储存在儿童接触不到的地方。阔别水、食物和饲料。

避免与氧化剂、酸、碱。

储存区域应配备灭火器等消防器材。

储存在30℃以下温度。

六、详细事项

工作温度范围：－50℃－120℃

耐腐蚀：请阅读本文第16 页（耐食盐水性能）

附着力：附着力一样平常，用力刮，容易脱落。

使用之前肯定阅读MSDS。

关于使用和废弃请参照SDS 来操作。
